冷油器
一、冷油器概述
冷油器是電力系統中普遍使用的一種油冷卻設備，力能牌冷油器同時也適用于冶金、化工、礦山、輕工及重工等部門。主要用于設備潤滑油，變速系統油變器油，汽輪機透平油及磨煤油的油系統中循環冷卻。
目前，生產的冷油器都是一個模式，經過多年來的實踐這種油冷卻器的缺點很多；體積大，冷卻效果差，密封復雜，維修難。我公司科研人員的一種新型冷油器，具有冷卻效果好，出口油溫度接近水溫，結構簡單，操作方便，體積小等特點。
二、冷油器主要技術參數
基本參數（表1）
規格型號 |
冷卻面積m2 |
油流量T/H |
水流量T/H |
進水溫度°C |
油降溫度°C |
進油溫度°C |
設計壓力MPa |
YLQ-5 |
5 |
6 |
8 |
設計溫度≤33°C |
標準為10
≥10需要特殊設計 |
50-60 |
1.6 |
YLQ-8 |
8 |
10 |
15 |
YLQ-12 |
12.5 |
14 |
19 |
YLQ-20 |
20 |
22 |
32 |
YLQ-30 |
30 |
32 |
40 |
YLQ-35 |
35 |
35 |
45 |
YLQ-40 |
40 |
42 |
50 |
YLQ-50 |
50 |
55 |
68 |
YLQ-60 |
60 |
65 |
80 |
YLQ-70 |
70 |
80 |
98 |
YLQ-80 |
80 |
90 |
110 |
YLQ-90 |
90 |
110 |
130 |
YLQ-100 |
100 |
130 |
150 |
YLQ-120 |
120 |
150 |
180 |

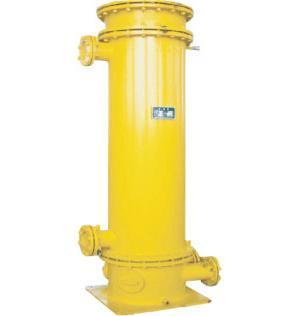

- 立式冷油器結構及尺寸（見圖及表2）
型號 |
L |
D1 |
C |
C1 |
D3 |
D2 |
L1 |
a |
DN |
N |
n-d |
重量
(kg) |
YLQ-3 |
1500 |
219 |
680 |
150 |
380 |
440 |
260 |
DN
25 |
32 |
32 |
4-Φ24 |
150 |
YLQ-8 |
1780 |
273 |
900 |
200 |
380 |
240 |
YLQ-12 |
1950 |
325 |
1190 |
400 |
480 |
292 |
65 |
65 |
6-Φ20 |
450 |
YLQ-20 |
2390 |
377 |
1540 |
450 |
550 |
320 |
100 |
80 |
610 |
YLQ-30 |
2580 |
426 |
1740 |
470 |
570 |
730 |
YLQ-40 |
2750 |
426 |
1940 |
230 |
590 |
690 |
415 |
125 |
125 |
780 |
YLQ-50 |
3150 |
480 |
2480 |
6-Φ30 |
940 |
YLQ-60 |
3530 |
530 |
2700 |
250 |
720 |
900 |
534 |
150 |
125 |
1065 |
|
YLQ-70 |
3200 |
2380 |
1670 |
YLQ-80 |
3250 |
616 |
2015 |
620 |
150 |
150 |
1780 |
YLQ-90 |
3400 |
2250 |
1890 |
YLQ-100 |
3855 |
?
820 |
2615 |
?
300 |
1015 |
1150 |
500 |
?
200 |
?
200 |
8-Φ30 |
1945 |
YLQ-120 |
4455 |
3215 |
2220 |
YLQ-160 |
3320 |
2010 |
1150 |
1250 |
602 |
2770 |
YLQ-200 |
3970 |
2660 |
3340 |
三、冷油器結構特點

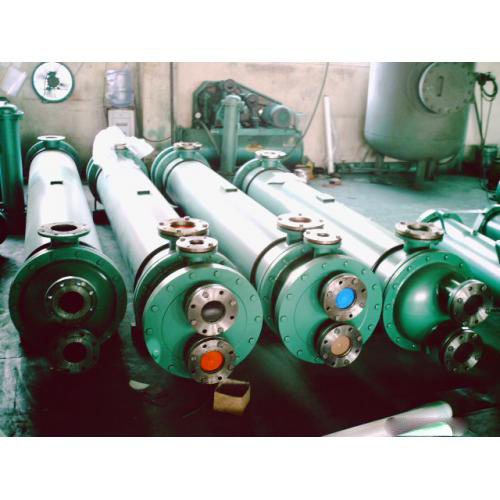

冷油器主要由進水蓋、殼體、管束、回水蓋、密封件、緊固件等組成，殼體上有進出油水管的四個管接口，另配有排油口、排水口及排氣口。
１、采用紫銅管為換熱元件，傳熱系數高，單位長度熱面積大，傳熱量高。
２、結構合理,能在較大溫度變化范圍內保持出油溫度穩定，對溫度突變及震動有良好抗力。
３、結構可靠，確保冷卻水不會進入汽輪機組。
４、翅片光滑無毛刺，無皺折，不易結塵、結垢，流體阻力低。 冷油器根據安裝方式的不同，分為立式冷油器和臥式冷油器，立式冷油器具有所需安裝面積小、安裝方便等特點。臥式冷油器具有壓降較小、抗水錘擊性強等特點，因此根據不同的場地、空間高度、使用性能等要求正確選用立式或臥式冷油器，能更好地滿足發機組及其它設備的需要。
五、安裝運行維護
1、正確放置冷油器，保證進油，出油管道相對連接位置準確，一般應安裝在系統回油路或低于設計壓力的系統中，油側壓力應高于水側壓力。
2、進出水管道法蘭和安裝底腳螺拴應現場配裝。
3、所有管道法蘭和閥門密封處，密封嚴密無泄漏。
4、冷油器投動前，應對管路進行清洗，防止雜物堵塞冷卻管。
5、冷油器投運時，應先緩慢開啟進口油門及放空氣門（直氣角）排盡其殼體內的氣體，即可關閉放空氣門，再開啟出口油門，然后，全開冷油器出口水門，稍開頂部水側放空氣門，空氣放盡后關閉，根據冷油器出口油溫調整出水門（在開啟冷卻水閥門時，應逐步加大流量），調節保持油溫正常。
6、換熱管內空氣如未排盡，將造成換熱性能不良。
7、在嚴冬季節停運冷油器時，應將冷油器中的冷卻水排盡，以免凍裂設備。
8、冷卻器停用時，應依次關閉油水進入閥，油水排出閥，松開排水排油口上的螺塞，放盡棱卻器內的水和油。
9、冷卻器一般一年左右應用煤油（汽油）洗刷冷卻管束、端蓋及殼體，再次裝配應進行1.25倍壓力無泄漏試驗。
四、冷油器定購
1:選購冷油器應告知冷卻面積。
2:進油、水溫度和進油壓力及阻力降。
3:換熱冷卻管一般選紫銅, 用戶也可需要選用不銹鋼管。
|
