膠球清洗裝置

一、膠球清洗裝置用途：
　　 膠球清洗裝置是汽輪發電機組在運行中對凝汽器冷卻管進行有效清洗的適合設備。該裝置使用性能的好壞，直接影響到凝汽器的清潔程度和傳熱效率。是提高電廠經濟性，保障凝汽器安全運行不可缺少的設備
二、膠球清洗裝優點：
1、結構設計新穎合理
2、操作方便
3、膠球回收率高（≥96%）。
4、二次濾網過濾能力強。（有臥式或立式，手動或電動型式）。
三、工作原理：
　　 選用合適的海綿膠球，球的濕態直徑比冷卻管內徑略大一點(約1-2mm)，且濕態比重和水相近。將膠球投入裝球室，數量為凝汽器進水室銅管數的10%左右。然后啟動膠球泵,打開系統兩端球閥, 膠球就在此循環水進口壓力略高一些的水流帶動下, 進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進口壓力差的作用下,被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球隨循環水經出水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續自動清洗。

四、膠球清洗裝置的組成部分：
1、二次濾網 2、收球網 3、裝球室 4、膠球泵 5、分匯器 6、控制柜 7、閥門和管路。

五、膠球清洗裝置主要部件規格型號及選型表：

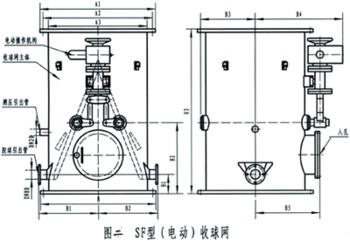

１、膠球清洗裝置-收球網
　　 收球網是膠球清洗系統的關鍵設備，它的功能是把膠球從冷卻水中分離出來，且保證不漏球、不卡球。收球網安裝在冷卻水出口管段上，從凝汽器流出夾帶膠球的水經過收球網時，球被回收并由引出管從收球網中引出。收球網的柵格網板可以轉動，在膠球循環運動時網板置于“收球”位置，在不投運膠球清洗時網板置于“反沖洗”位置，此時網板上的雜物被水沖走，同時又減少網板的水阻。

2、膠球清洗裝置-二次濾網：　
　　 當冷卻水夾雜著雜物通過系統時，雜物被小孔濾網阻擋在濾網迎水面，冷卻水通過小孔被凈化后進入凝汽器，由濾網中的反沖洗裝置及排污閥聯動進行反沖洗，水流反向流動，卡在進水面上的雜物被水流反沖脫離網孔由排污閥引出。只要凈化濾網不停地工作，冷卻水進入凝‘汽器就始終是清潔的，濾網的阻力也不會增加。
4、膠球清洗裝置-膠球泵
　　 膠球泵是膠球清洗裝置中使膠球不斷循環的動力源,由收球網中引出的密集球的水流通過膠球泵后提高壓力送入冷卻水管內.該泵是專用的無障礙離心泵,具有不堵球、不損壞球、對膠球磨損小的特點,根據不同的使用條件,選用參數規格不同的膠球泵.建議選用揚程高的膠球泵,確保球的正�；厥�.
5、膠球清洗裝置-程控柜
　　 利源LYCK型程控柜為膠球清洗專用設備，程控采用PLC可編程控制器，具有自動、手動控制功能。開關量輸入模塊DⅠ，開關量輸出D0。按工藝流程及設備要求分組，主要按液位信號及PH信號自動控制設備，各設備的運行、備用，狀態送到控制面板顯示。PLC負責點的采集、回路控制、連鎖程序控制。使檢測更準確、到位，確保球的高效率回收。具有遠程控制功能。
6、膠球清洗裝置-分匯器
　　 分匯器是一個三通(管)閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。也可作為收球網膠球引出管的匯合和接球管的分流三通管使用。
7、膠球清洗裝置-膠球

8、型號選購：
